IR የርቀት መቆጣጠሪያ

የርቀት መቆጣጠሪያው የኢንፍራሬድ መቀበያ እና ማስተላለፊያ ወረዳ፣ የሲግናል ኮንዲሽነር ወረዳ፣ ማዕከላዊ መቆጣጠሪያ 8031፣ ፕሮግራም እና ዳታ ማህደረ ትውስታ፣ የቁልፍ ሰሌዳ እና የሁኔታ አመላካች ወረዳ ነው።

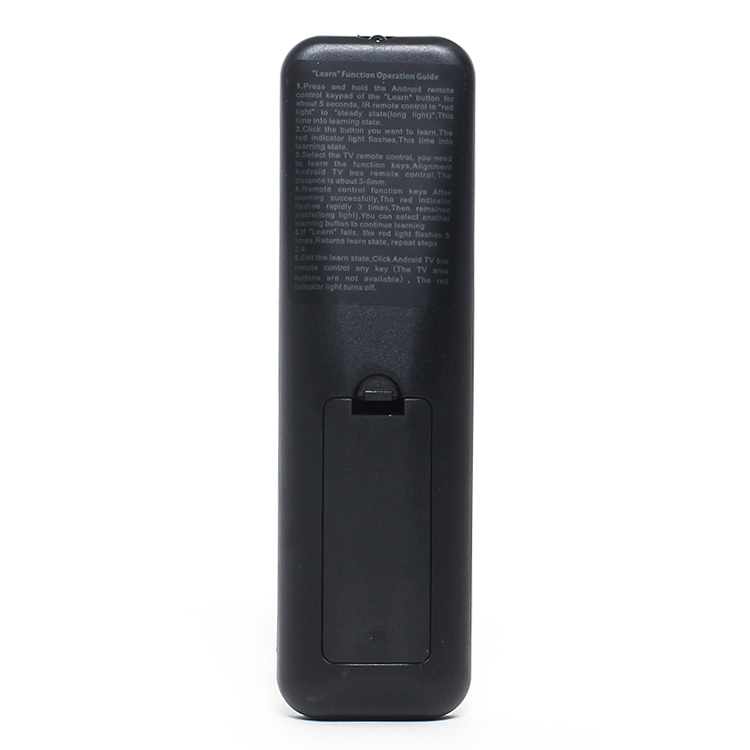

የርቀት መቆጣጠሪያው ሁለት ግዛቶች አሉት፡ የመማር ሁኔታ እና የቁጥጥር ሁኔታ።የርቀት መቆጣጠሪያው በመማር ሁኔታ ውስጥ በሚሆንበት ጊዜ ተጠቃሚው የቁጥጥር ቁልፍን በተጫወተ ቁጥር የኢንፍራሬድ መቀበያ ዑደት የውጭውን የኢንፍራሬድ ምልክት መቀበል ይጀምራል, እና በተመሳሳይ ጊዜ ወደ ኤሌክትሪክ ምልክት ይለውጠዋል, ከዚያም መለየት, መቅረጽ, ማጉላት ፣ እና ከዚያ ሲፒዩ በመደበኛነት ናሙናውን ይወስዳል።የእያንዳንዱ የናሙና ነጥብ ሁለትዮሽ ዳታ በተሰየመ ማከማቻ ክፍል ውስጥ 8 ቢት ለበኋላ መሳሪያውን ለመቆጣጠር እንደ አሃድ ተቀምጧል።የርቀት መቆጣጠሪያው በመቆጣጠሪያው ሁኔታ ውስጥ ሲሆን ተጠቃሚው የቁጥጥር ቁልፍን በተጫወተ ቁጥር ሲፒዩ ከተሰየመው የማከማቻ ክፍል ውስጥ ተከታታይ የሁለትዮሽ መረጃዎችን ያነባል እና በተከታታይ ይወጣል (በቢት እና ቢት መካከል ያለው የጊዜ ክፍተት ከግዜ ክፍተት ጋር እኩል ነው) በናሙና ጊዜ) ወደ ምልክት ማቆያ ዑደት, በተመሳሳይ ጊዜ, የመቀየሪያ ዑደት የሲግናል ሞጁሉን ያከናውናል.የመቀየሪያ ምልክቱ ከተስፋፋ በኋላ ከቁልፍ ጋር የሚዛመደውን የመሳሪያውን ተግባር ለመቆጣጠር እንዲረዳው በኢንፍራሬድ አመንጪ diode ይወጣል።
